對於初畫PCB的人來說，當把原理圖中封裝信息導入到PCB，看到密密麻麻那麽多線，縱橫交錯，感覺就無從下手；所以為了幫助初學者快速入門，現在線路板加工廠家小編就從PCB中一些建議規則和布線兩個方麵做一個簡單說明！

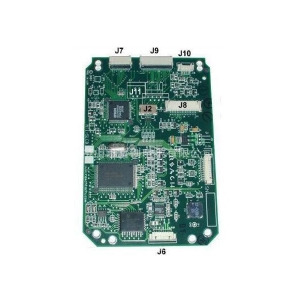

       1、好色直播APP下载要注意貼片器件(電阻電容)與芯片和其餘器件的小距離芯片：一般好色直播APP下载定義分立器件和IC芯片的距離0.5～0.7mm，特殊的地方可能因為夾具配置的不同而改變。

       2、對於分立直插的器件，一般的電阻如果為分立直插的比貼片的距離略大一般在1～3mm之間。注意保持足夠的間距(因為加工的麻煩，所以直插的基本不會用)。

       3、對於IC的去耦電容的擺放，每個IC的電源端口附近都需要擺放去耦電容，且位置盡可能靠近IC的電源口，當一個芯片有多個電源口的時候，每個口都要布置去耦電容。

       電子組裝加工的元件布線規則：

       1、畫定布線區域距PCB板邊≤1mm的區域內，以及安裝孔周圍1mm內，禁止布線；

       2、電源線盡可能的寬，不應低於18mil；信號線寬不應低於12mil；cpu入出線不應低於10mil（或8mil）；線間距不低於10mil；

       3、正常過孔不低於30mil；

       4、雙列直插：焊盤60mil，孔徑40mil；1/4W電阻：51*55mil（0805表貼）；直插時焊盤62mil，孔徑42mil；無極電容：51*55mil（0805表貼）；直插時焊盤50mil，孔徑28mil；

       5、注意電源線與地線應盡可能呈放射狀，以及信號線不能出現回環走線。
